[生産完了]
⇒後継品はコチラ
4台のAHDカメラの映像を録画できるレコーダーと12.5型ハイビジョンモニターが一体になったAHDハードディスクレコーダーです。アナログカメラも取り付け可能ですので、既設システムから切り替えにもスムーズに対応。卓上はもちろんのこと、壁面にも簡単に取り付けできます。またHDMI出力が搭載で、外部モニターにも接続可能です。

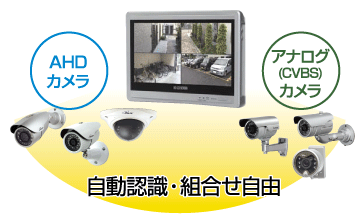

AHDカメラとアナログ(CVBS)カメラを同時に4台録画可能
AHDカメラ映像とアナログカメラ映像の信号を自動認識するので、多様なカメラシステムを構築できます。 既設のアナログ(CVBS)カメラと配線をそのまま流用できるので、アナログレコーダーからの入替えをお考えの方にもおすすめです。

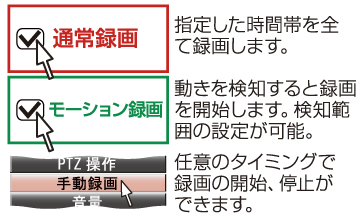

選べる録画方法
例えば、通常録画で撮り逃しなくすべてを録画しながら、モーション録画でカメラの撮影範囲内の動きを検知して録画をします。お出かけ前に手動録画で録画開始、帰宅後に停止といった使い方ができます。再生画面では各録画モードが色分けされ、検索しやすくなりました。
※初期設定で通常録画になっており、カメラを接続し認識するとすぐに録画を開始します。モーション録画をする場合は設定が必要です。

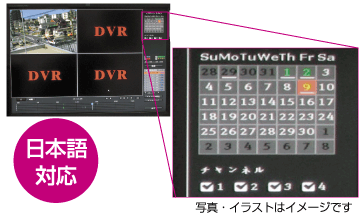

カレンダーから簡単検索
撮った映像を見るには再生画面でカレンダーから見たい日付、チャンネル、録画モードを選択し、検索をクリックすると再生可能なファイル一覧が表示します。 ファイルをクリックすると再生します。
USBメモリ(別売)に録画データをバックアップ
重要なデータはUSB端子を介してUSBメモリや外付けHDDなどにバックアップが可能です。
バックアップ形式はAVIです。
※USBメモリ(128GB以下）、外付けHDD(500GB以下・FAT32)対応
UTCコントロール機能
同軸ケーブルを介してUTC対応AHDカメラの設定(OSDメニュー)を、レコーダーのマウスなどでモニター画面を見ながら変更ができます。
※弊社製AHDカメラTR-H210のみレコーダーからのUTCコントロールは非対応です。UTCコントローラー（別売）で対応可能となります。

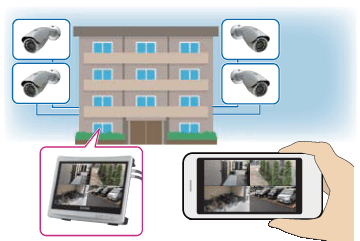

ネットワーク機能搭載
インターネットを経由し、PCやスマートフォンでカメラの映像を見ることが可能です。
※ 本機をLANケーブル(市販)でインターネットに接続できる環境が必要です。
※PCやモデム、ルータの設定が必要になる場合があります。それぞれの機器の取扱説明書をご確認ください。
※ ネットワーク環境により映像がみられない場合があります。

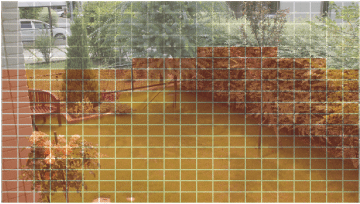

モーション録画のエリア編集
モーション録画時、照明や葉っぱの揺れなどにも反応する場合があります。エリア内の必要のない動きに対して、検知しないよう（非検知）に設定できます。 また、感度レベルの調整ができるので、検知精度を上げることができます。検知、非検知の設定はブロック（22×18個）単位でおこないます。
※赤ブロックが検知エリアです。
その他の製品特長
- 録画予定
-
通常録画やモーション録画で、カメラごとに録画の予定を設定できます。1日(24時間)の録画スケジュールを1時間ごとに設定可能です。
- 自動切替（オートシーケンス)機能
- 各カメラの画面を順番に自動で切り替えます。切り替るタイミング（2～10秒）の設定ができます。
- 外部モニターに接続可能
- HDMI端子を装備、HDMI端子搭載のモニターでモニタリングできます。本体モニターと外部モニターの両方に表示します。別売のHDMIケーブルが必要です。
- 音声記録可能（4ch）
- マイク付きカメラの音声入力を録音できます（4ch）。スピーカー付き外部モニターで音声確認ができます。
- 自動復旧機能搭載
- 停電後、電源の供給が復活後にシステムが自動で復旧します。録画中に停電が発生し停電が復旧した場合、システム起動後に自動で録画が再開します。
- ファンレス設計
- ファンレス機構採用で、夜間などに気になるノイズを低く抑えます。
製品仕様
| HDD容量 | 3TB | |
| 信号方式 | NTSC/PAL | |
| 液晶モニター | 12.5型 1366×768、TFTカラー、LEDバックライト | |
| 入力端子 | 映像 | BNC×4 AHD/CVBS自動認識 |
| 音声 | RCA×4 | |
| 出力端子 | HDMI | タイプA 最大1920×1080 音声重畳 |
| 音声 | RCA×1※本体にスピーカーは内蔵しておりません。 | |
| 録画 | 圧縮方式 | 映像：H.264 音声：G.711A |
| 解像度 | QCIF～1080P・3Mなどの10種類 | |
| フレームレート | 1～25fps（但し1080ｐ設定時は最大15fps） | |
| 画質 | 5段階 (最高・高い・通常・低い・最低) | |
| 録画モード | 通常録画 モーション録画 手動録画 | |
| 画面表示 | 表示モード | 1画面/4画面 |
| 自動画面切替 | 2～10秒 | |
| 再生 | 再生速度 | ノーマル、早送り・巻き戻し（×2、×4、×8）、一時停止 |
| 同時再生 | 4チャンネル | |
| メニュー表示 | 日本語ほか23言語 | |
| 操作インターフェース | リモコン、マウス | |
| バックアップ | USB端子を介してUSBメモリ(128GB以下) 外付けHDD(500GB以下 FAT32・コンセントから電源供給タイプ)にバックアップが可能 |
|
| USB端子 | USB2.0 Type-A端子×2 | |
| ネットワーク | LAN端子 | RJ-45×1 |
| P2P | 可 | |
| DDNS | 対応 | |
| 同軸重畳制御(ＵＴＣ) | 可 ※弊社製ＡＨＤカメラのみ（TR-H210は非対応） | |
| アラーム入力 | なし | |
| アラーム出力 | なし | |
| 電源電圧 | ADC12V/2A | |
| 消費電力 | 20W以下 | |
| 使用可能周囲温度 | 0℃～ 55℃ | |
| 使用可能周囲湿度 | 10％～90%(結露なきこと) | |
| 外形寸法 | Ｗ304×Ｈ230×Ｄ54ｍｍ（突起部、ゴム足含まず） | |
| 本体重量 | 約1.8kg | |
製品の外観・仕様などは、改良のため予告なく変更することがあります。

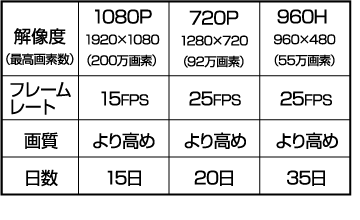

録画時間の目安(カメラ4台接続)
録画画質やフレームレートを下げたり、カメラの使用台数を少なくすると記録時間は長くなります。例えば、カメラを半分のの2台で使用する場合や、フレームレート（映像の滑らかさ）を半分の数値に下げた場合、録画時間は2倍程度になります。
※録画時間はあくまで目安です。設置環境や映像の内容（天候・季節）によってデータ量が大幅に増減しますので、試し録画をおこなって設定を変更す ることをおすすめします。
外形寸法図

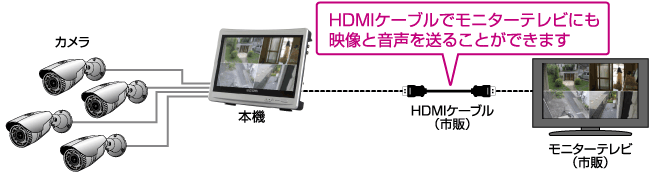

配線例
※ 音声は4系統録音可能ですが、本体にスピーカーは搭載しておりません。音声出力端子から市販の外部スピーカーに接続するか、外部モニターにHDMIケーブルで接続してください。

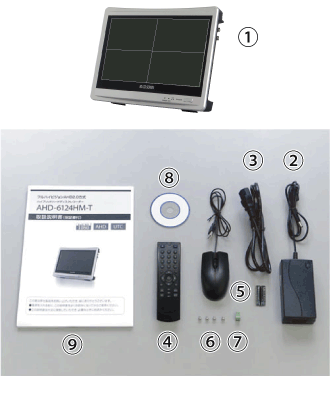

同梱品
①レコーダー本体
②電源アダプター×1
③電源アダプターケーブル×1
④リモコン×1(単4乾電池×2)
⑤マウス×1
⑥ネジ（HDD用）×4
⑦RS485用アタッチメント×1
⑧CD-ROM(win7/8.1/10対応)×1
⑨取扱説明書(保証書付き)×1
※本体の操作は付属のUSBマウスとリモコンでおこないます。
